Panduan Utama Untuk Kabel & Kabel Panel Surya

Kabel surya, yang penting untuk menghubungkan komponen integral sistem fotovoltaik, tersedia dalam berbagai jenis. Kabel ini terutama berfungsi untuk menjalin hubungan antara empat komponen utama: panel surya, inverter, pengontrol muatan, dan baterai.

Pemilihan jenis kabel yang tepat sangat penting untuk kelancaran pengoperasian dan efisiensi sistem PV. Memilih kabel surya yang tidak tepat dapat menyebabkan ketidakmampuan untuk menyalurkan tegangan yang diperlukan, yang mengakibatkan kegagalan untuk menyalakan unit listrik atau menyebabkan bank baterai tidak dapat terisi penuh. Pentingnya memilih kabel surya yang tepat tidak dapat dilebih-lebihkan, karena hal ini berdampak langsung pada kinerja keseluruhan dan keandalan sistem fotovoltaik.

Secara garis besar, kabel panel surya dapat dikategorikan menjadi dua jenis utama: kabel tunggal atau padat, dan kabel pilin. Kawat tunggal atau padat dicirikan oleh inti kawat logam tunggal, yang diisolasi oleh selubung pelindung, meskipun opsi telanjang juga tersedia. Jenis ini sangat cocok untuk aplikasi statis, menjadikannya pilihan yang tepat untuk kabel listrik rumah tangga. Meskipun hemat biaya dan diameternya lebih ringkas untuk daya dukung yang sama, kawat tunggal sebagian besar tersedia dalam ukuran yang lebih kecil.

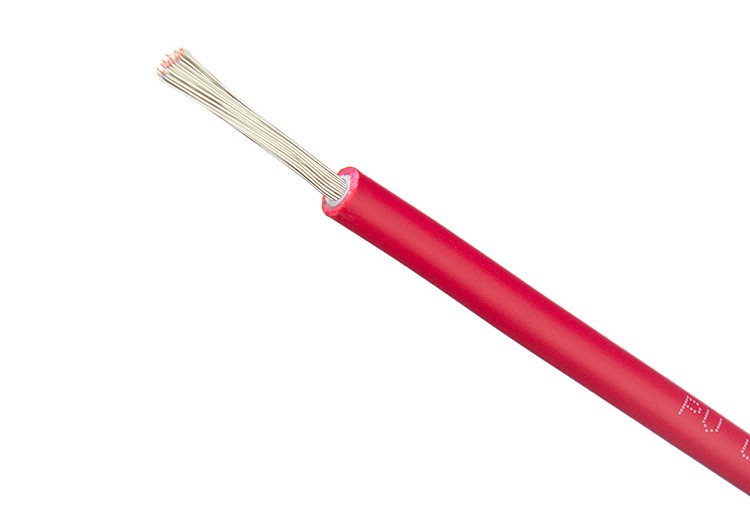

Di sisi lain, kawat terdampar terdiri dari beberapa konduktor yang dipilin menjadi satu dan terbungkus dalam jaket pelindung, membentuk kawat multi-untai yang fleksibel. Kabel surya terdampar menunjukkan fleksibilitas yang lebih besar, sehingga ideal untuk aplikasi yang sering melibatkan pergerakan. Disarankan untuk memilih kabel pilin standar jika tata surya Anda dipasang di area yang rentan terhadap angin kencang atau sering mengalami getaran. Karena adanya beberapa konduktor dalam sekali jalan, kawat terdampar menawarkan peningkatan konduktivitas. Namun, penting untuk dicatat bahwa kawat terdampar biasanya memiliki diameter lebih besar dan biaya lebih tinggi. Kawat terdampar standar biasanya dipilih untuk instalasi yang lebih besar dan di luar ruangan.


Kabel surya selanjutnya dikategorikan berdasarkan bahan konduktor yang digunakan, dengan pilihan umum adalah aluminium dan tembaga untuk instalasi domestik dan komersial.

Kabel surya tembaga menonjol karena konduktivitasnya yang unggul dibandingkan dengan aluminium. Bahkan dengan ukuran yang sama, kabel tembaga dapat mengalirkan arus lebih banyak dibandingkan kabel aluminium. Tembaga menawarkan fleksibilitas dan menunjukkan ketahanan yang lebih baik terhadap panas, sehingga cocok untuk berbagai aplikasi, baik di dalam maupun di luar ruangan. Terlepas dari kelebihan ini, perlu diperhatikan bahwa kabel tembaga cenderung lebih mahal.

Sebaliknya, kabel aluminium adalah pilihan yang lebih hemat biaya namun memiliki konsekuensi tertentu. Mereka umumnya lebih kaku dan rentan melemah saat ditekuk. Hal ini membuatnya lebih cocok untuk aplikasi ukuran besar dan instalasi luar ruangan, seperti pintu masuk layanan. Meskipun aluminium mungkin tidak sebanding dengan konduktivitas tembaga, aluminium tetap menjadi pilihan tepat bagi mereka yang mencari opsi yang lebih hemat anggaran, terutama dalam skenario di mana fleksibilitas bukan merupakan faktor penting.

Kabel surya menunjukkan variasi berdasarkan insulasinya, yang berfungsi sebagai selubung pelindung yang melindungi kabel dari unsur lingkungan seperti kelembapan, panas, bahan kimia, air, dan sinar ultraviolet. Beberapa jenis isolasi yang umum digunakan memenuhi skenario aplikasi yang berbeda:

THHN: Cocok untuk pemasangan di kondisi dalam ruangan yang kering.

TW, THW, dan THWN: Ideal untuk aplikasi saluran yang dipasang dalam kondisi basah, dalam ruangan, atau luar ruangan.

UF dan USE (pintu masuk layanan bawah tanah): Dirancang untuk perkabelan bawah tanah yang basah, namun tidak terbatas pada aplikasi bawah tanah.

THWN-2: Terutama untuk aplikasi dalam ruangan, jenis ini lebih murah. Tidak perlu tahan UV karena melewati saluran. THWN-2 dapat dijalankan langsung ke Panel Servis Utama, berlaku untuk sirkuit DC dan AC. Penyesuaian ukuran diperlukan setelah kabel melewati inverter.

RHW-2, Kabel PV, dan kabel surya USE-2: Ditujukan untuk aplikasi luar ruangan yang lembab, kabel ini sangat cocok untuk pemasangan kabel panel surya, sambungan terminal servis, dan pintu masuk servis bawah tanah. Jaket kawat PV dan USE-2 dirancang untuk menangani paparan sinar UV ekstrem dan menahan kelembapan, dengan kawat PV dilengkapi lapisan insulasi tambahan.

Penggunaan kabel surya berkode warna memainkan peran penting dalam menyederhanakan pelaksanaan dan pemetaan rencana kabel listrik dalam tata surya. Setiap warna kabel berfungsi sebagai indikator visual mengenai tujuan dan fungsinya, tidak hanya membantu dalam pengaturan awal tetapi juga dalam upaya pemecahan masalah dan perbaikan di masa mendatang. Untuk menjaga konsistensi dan kejelasan, Kode Kelistrikan Nasional (NEC) menetapkan kode warna khusus untuk insulasi konduktor dan tujuan penerapannya.

Untuk aplikasi Arus Bolak-balik (AC), kode warnanya adalah sebagai berikut:

Merah, hitam, atau warna lain untuk aplikasi panas yang tidak di-ground.
Putih untuk konduktor ground.
Hijau atau kosong untuk grounding peralatan.
Dalam aplikasi Arus Searah (DC), skema warnanya berbeda-beda:

Merah menunjukkan kutub positif.
Warna putih menunjukkan kutub negatif atau konduktor ground.
Hijau atau telanjang digunakan untuk grounding peralatan.

Kabel PV memiliki peringkat spesifik berdasarkan kapasitas arus listrik maksimumnya, yang merupakan faktor penting dalam memastikan pengoperasian yang efisien dan keamanan tata surya. Panel surya dengan arus listrik lebih tinggi memerlukan kabel surya yang lebih tebal dengan rating yang lebih tinggi. Penting untuk memverifikasi nilai arus listrik sistem Anda dan memilih kabel yang mampu menangani beban yang diantisipasi. Misalnya, jika sistem Anda menghasilkan 9 amp, pilih kabel 9-amp atau sedikit lebih tinggi, seperti 10 atau 11 amp.

Memilih kabel tenaga surya dengan rating yang lebih rendah dapat menyebabkan masalah penurunan tegangan seiring berjalannya waktu, yang berpotensi mengakibatkan panas berlebih dan peningkatan risiko bahaya kebakaran. Ketebalan kawat surya berbanding lurus dengan kapasitas amplinya - semakin tebal kawatnya, semakin tinggi kapasitas amplinya. Sebagai pedoman umum, selalu gunakan kabel yang cukup tebal atau sedikit lebih tebal untuk mengakomodasi lonjakan listrik yang terjadi sesekali. Identifikasi peralatan dengan arus listrik tertinggi di sistem Anda dan pilih kabel yang mampu menangani arus tersebut.


Untuk membantu dalam menentukan ukuran kawat yang sesuai, Anda dapat menggunakan penaksir ukuran kawat online. Kabel tembaga surya PV diukur menggunakan skala American Wire Gauge (AWG). Dalam sistem AWG, seiring bertambahnya jumlah AWG, diameter kawat berkurang. Misalnya, kabel surya 2 AWG memiliki diameter lebih besar dari kabel 12 AWG. Namun, penting untuk diperhatikan bahwa ukuran kabel berbanding terbalik dengan kapasitas amp; Misalnya 2 kabel surya AWG berkapasitas 95 amp, sedangkan 12 kabel surya AWG berkapasitas 20 amp. Pengetahuan ini memastikan pengaturan kelistrikan yang cocok dan aman untuk sistem tenaga surya Anda.

Selain mempertimbangkan peringkat dan ketebalan kabel surya, penting juga untuk mempertimbangkan panjangnya, karena jarak yang disalurkan listrik dapat memengaruhi arus listrik yang dikeluarkan. Ketika listrik melintasi jarak yang lebih jauh, kemungkinan besar hilangnya ampli lebih besar. Untuk meningkatkan keselamatan dan mengurangi potensi masalah, disarankan untuk menggunakan kabel surya yang sedikit lebih tebal, terutama jika mencakup jarak yang cukup jauh.

Misalnya, jika instalasi membentang sepanjang 5 meter dengan beban maksimum 10 amp dan memungkinkan kehilangan kabel sebesar 3%, maka kabel surya dengan ketebalan 6 mm mungkin sudah cukup. Namun jika pemasangan yang sama meluas hingga 15 meter, maka diperlukan kabel surya dengan ketebalan 25mm. Memanfaatkan kabel dengan rating lebih rendah meningkatkan risiko jatuh tegangan, panas berlebih, dan potensi bahaya kebakaran.

Ahli listrik sering kali merekomendasikan persiapan untuk kebutuhan beban di masa mendatang dengan memilih kabel yang lebih tebal selama pemasangan awal. Pendekatan proaktif ini tidak hanya menjamin keamanan dan efisiensi sistem yang ada saat ini namun juga mengakomodasi potensi perluasan atau peningkatan kebutuhan energi di masa depan. Pertimbangan yang cermat mengenai panjang kawat, serta ketebalan dan rating yang sesuai, sangat penting untuk menciptakan sistem tenaga surya yang kuat dan andal.

Kabel surya DC dalam sistem fotovoltaik (PV) umumnya diklasifikasikan sebagai kabel modul atau kabel string. Kabel ini biasanya dibuat sebagai kabel tembaga inti tunggal yang dilengkapi insulasi dan selubung pelindung. Dirancang khusus untuk digunakan dalam panel surya PV, kabel ini dilengkapi dengan konektor yang disesuaikan dengan tujuan penggunaan.

Kabel modul diintegrasikan ke dalam panel surya selama proses pembuatan, membentuk bagian integral dari perakitan panel. Kabel ini sudah dibuat sebelumnya dan, oleh karena itu, tidak dirancang untuk diubah atau diubah oleh pengguna akhir. Mereka disesuaikan dengan dimensi spesifik dan persyaratan panel yang mereka layani.

Kabel DC primer berfungsi sebagai kabel pengumpul daya yang lebih besar yang bertanggung jawab untuk menghubungkan kabel positif dan negatif dari kotak sambungan generator ke inverter pusat dalam sistem tenaga surya. Kabel ini tersedia dalam berbagai ukuran, dengan pilihan kabel surya seperti 2mm, 4mm, dan 6mm yang umum digunakan.

Para ahli sering merekomendasikan penggunaan kabel DC yang dirancang khusus untuk instalasi luar ruangan karena daya tahan dan ketahanannya terhadap faktor lingkungan. Untuk mengurangi risiko korsleting dan masalah grounding, disarankan untuk memasang kabel dengan polaritas berlawanan satu sama lain selama proses pemasangan.

Kabel DC utama dapat berupa kabel inti tunggal atau dua inti, sehingga memberikan fleksibilitas dalam desain dan pemasangan. Kabel inti tunggal dengan isolasi ganda adalah pilihan praktis, menawarkan keandalan tinggi dalam pengaturan luar ruangan. Di sisi lain, untuk perkabelan antara inverter tenaga surya dan kotak sambungan generator, kabel DC dua inti merupakan pilihan umum karena kesesuaiannya untuk kebutuhan sambungan tertentu.

Kabel sambungan AC berperan penting dalam menghubungkan inverter tenaga surya dengan peralatan proteksi dan jaringan listrik.

Dalam tata surya skala kecil yang menggunakan inverter tiga fase, kabel AC lima inti dipilih untuk sambungan jaringan. Konfigurasi kabel mencakup tiga kabel hidup untuk transmisi listrik, dan masing-masing satu untuk ground dan netral. Sebaliknya, untuk sistem PV yang menggunakan inverter satu fasa, biasanya digunakan kabel AC tiga inti, yang memastikan koneksi ke jaringan listrik efisien dan efisien.

Memilih ukuran kabel yang tepat sangat penting dalam sistem PV, mencegah panas berlebih dan meminimalkan kehilangan energi. Ini bukan hanya masalah keselamatan tetapi juga masalah kepatuhan terhadap Kode Listrik Nasional (NEC) di sebagian besar wilayah hukum. Menggunakan kabel yang tidak sesuai dapat menyebabkan kegagalan inspeksi. Faktor utama yang mempengaruhi ukuran kabel surya adalah kapasitas panel dan jarak ke unit listrik, serta kondisi aplikasi dan lingkungan.

Sebelum membeli kabel tenaga surya, pastikan kemahiran dalam penghitungan ukuran kabel, dengan mematuhi peraturan NEC. Inspektur bangunan setempat memverifikasi kepatuhan terhadap standar, yang diperbarui setiap tiga tahun. Yang terbaru adalah edisi 2020 yang mencerminkan kemajuan di bidang teknik elektro. Konfirmasikan edisi yang digunakan dengan otoritas setempat sebelum pemasangan PV. Jika tidak terbiasa dengan peraturan, konsultasikan dengan teknisi listrik bersertifikat untuk mendapatkan panduan.
